水电站数字孪生系统｜三维认知仿真｜智能实训｜机组拆装模拟平台

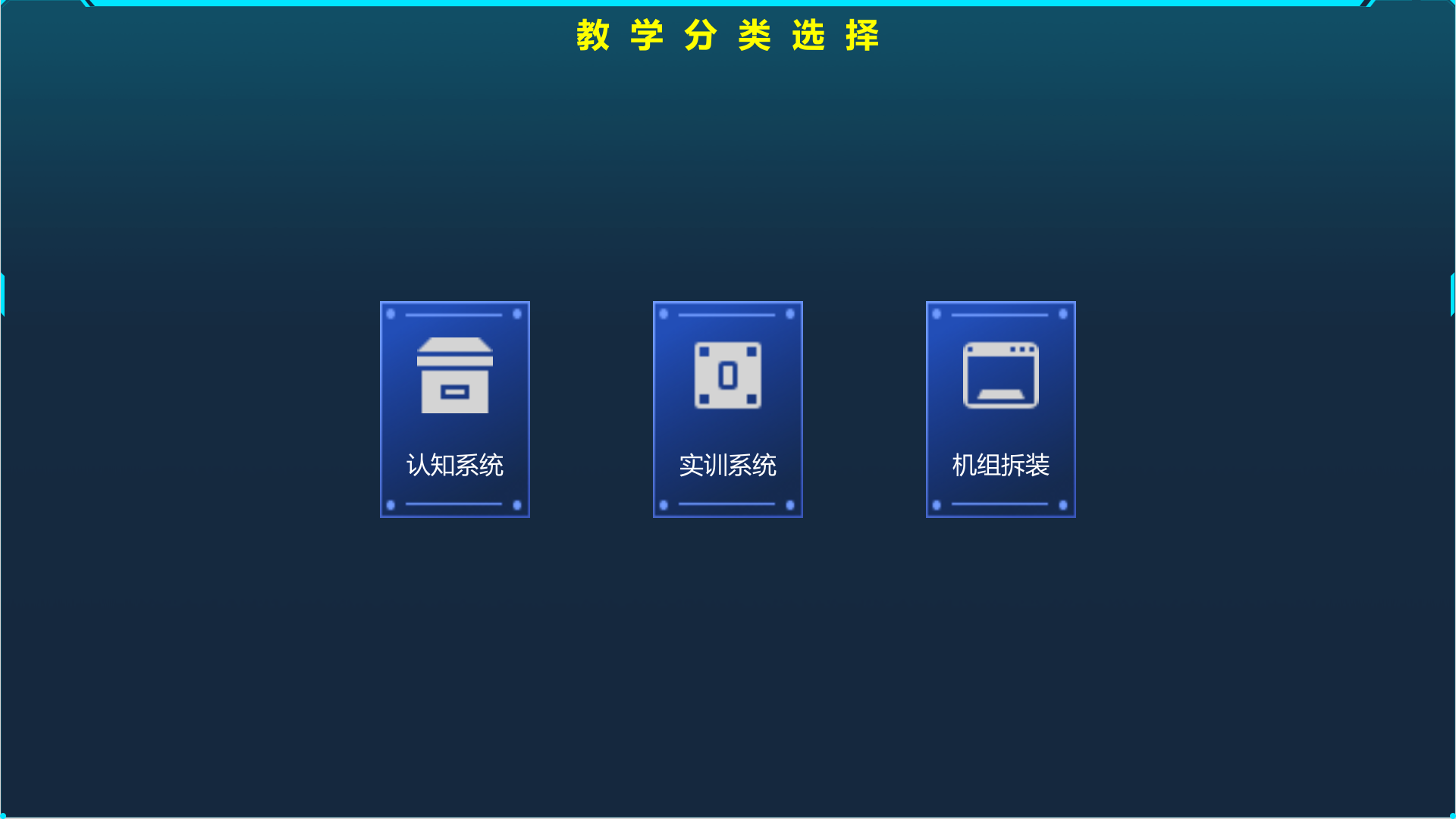

随着水电行业数字化、智能化转型提速，传统师徒带教、真机跟班实训、纸质规程教学的模式，已无法适配现代化水电站安全运维、标准化检修的发展需求。传统水电培训存在实训场景受限、高危操作无法演练、机组停机实训成本高、精密设备易损耗、培训效果难以量化等诸多痛点，制约水电专业人才队伍建设。针对以上行业难题，我司自研水电站数字孪生系统，依托高精度三维建模、数字孪生仿真、虚拟交互、智能考核技术，以真实在运水电站为1:1复刻原型，打造集环境认知、设备学习、运维实训、机组拆装、智能考评于一体的全流程数字化实训平台。系统高度还原水电站厂区结构、机房布局、机电设备、管线管路、控制系统及机组运行逻辑，核心包含三维场景认知系统、标准化运维实训系统、水轮发电机组拆装仿真系统三大模块，全面覆盖水电新人岗前认知、在岗人员技能提升、检修人员实操训练、院校专业实训、安全警示教育等场景，广泛适用于水电企业、电力职校、数字化实训基地，是适配当下水电行业人才数字化培养的优质解决方案。
一、全场景三维认知系统，沉浸式熟悉水电站全域环境

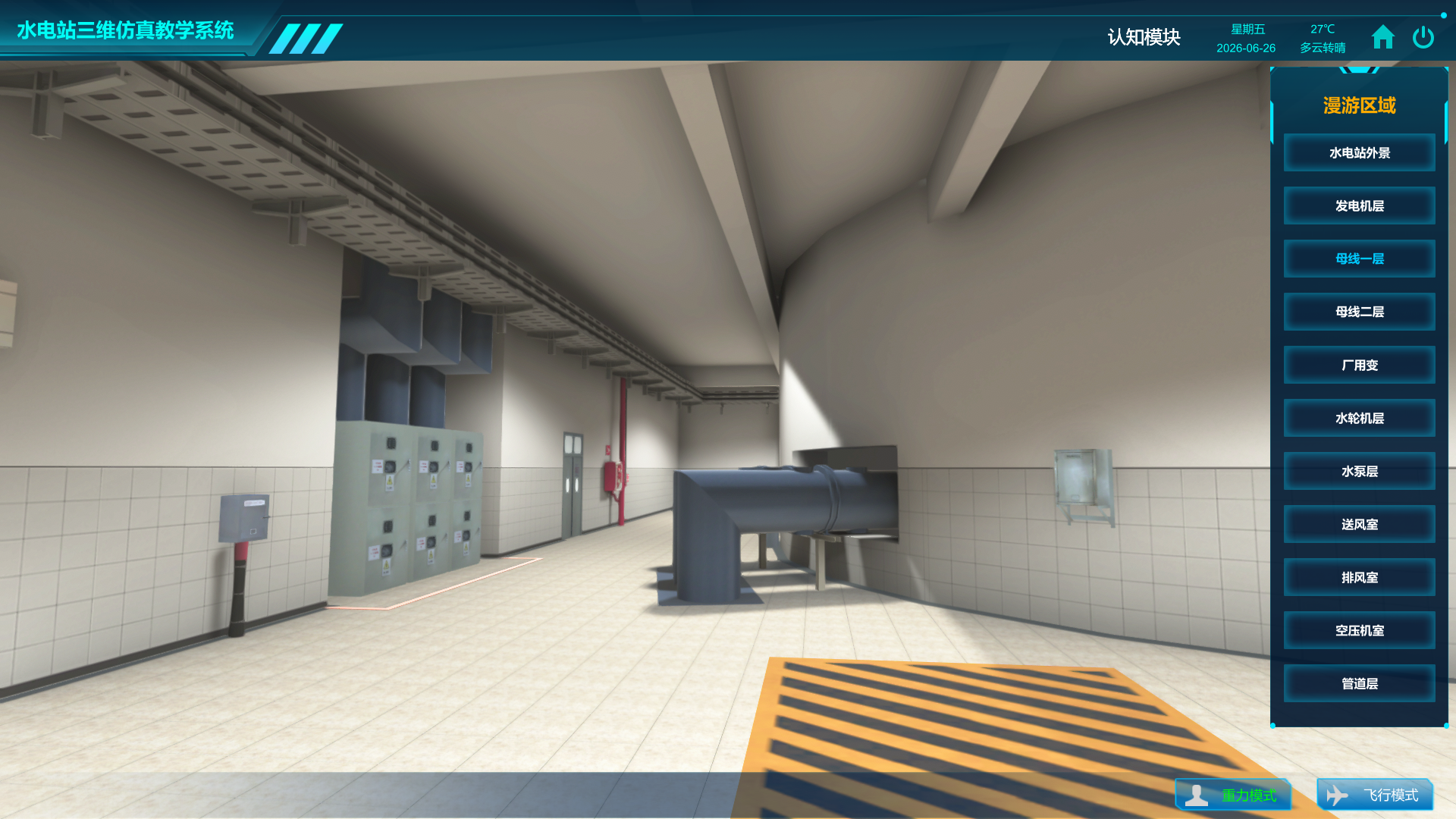

水电站设备繁多、楼层复杂、管线密集、隐蔽设备多，新人往往认知周期长、空间概念薄弱，而传统图纸、课件、视频教学立体感差、实操性弱，培训效率低下。本系统搭建全场景沉浸式三维认知体系，完整复刻水电站全场景物理空间，支持重力漫游、飞行漫游双模式自由切换，打破传统教学视角与场地局限。
重力漫游模拟真人现场行走视角，还原巡检作业动线与设备点位，贴合现场作业习惯；飞行漫游可跨楼层穿梭、高空俯瞰、近距离透视隐蔽设备、管线夹层，无死角掌握设备结构与布局。系统支持360°视角旋转、远近缩放、场景快速跳转，操作简单、零基础可快速上手，帮助学员快速建立立体化、系统化的厂区空间认知，解决新人认场慢、识设备难的核心问题。

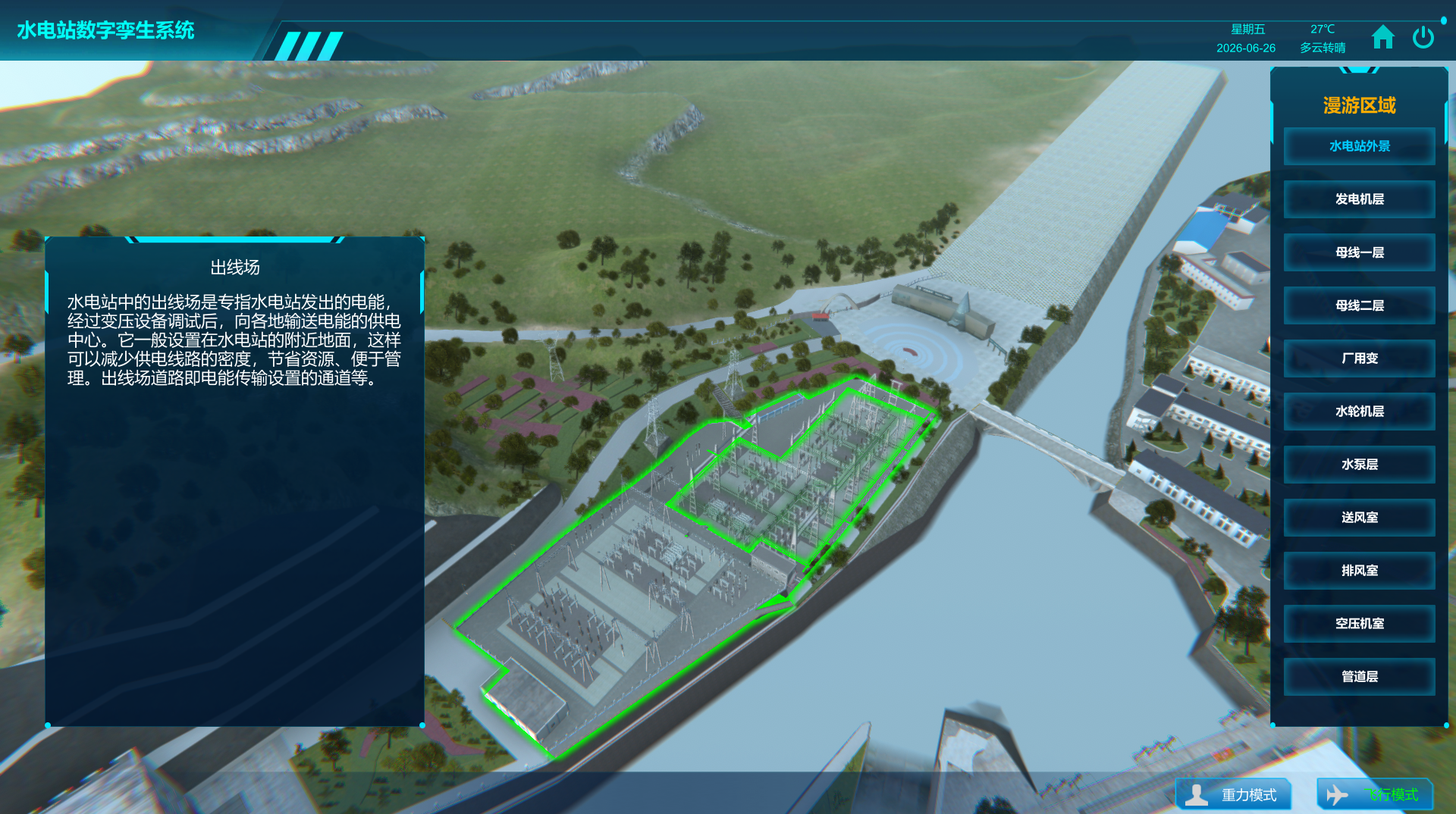

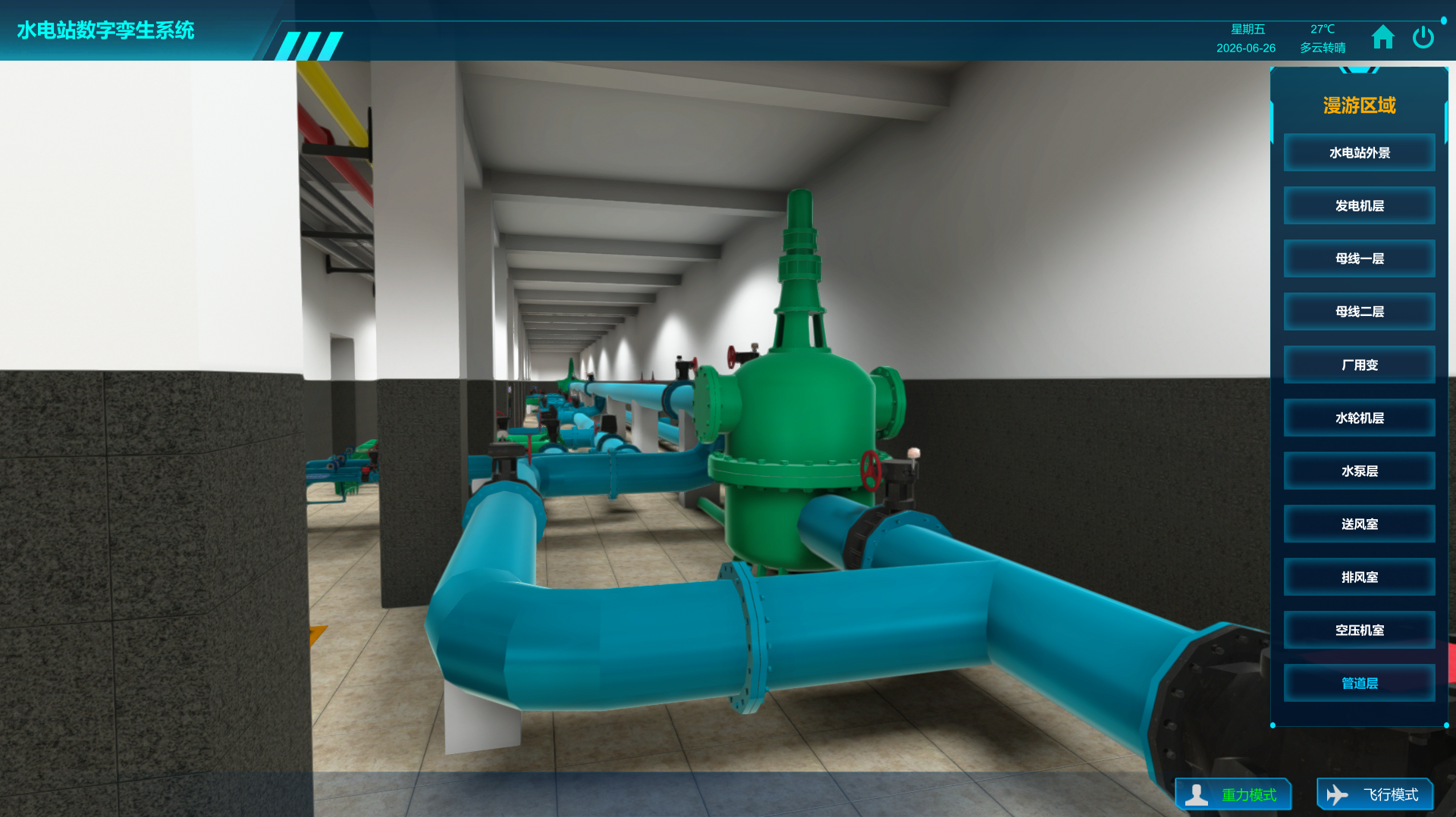

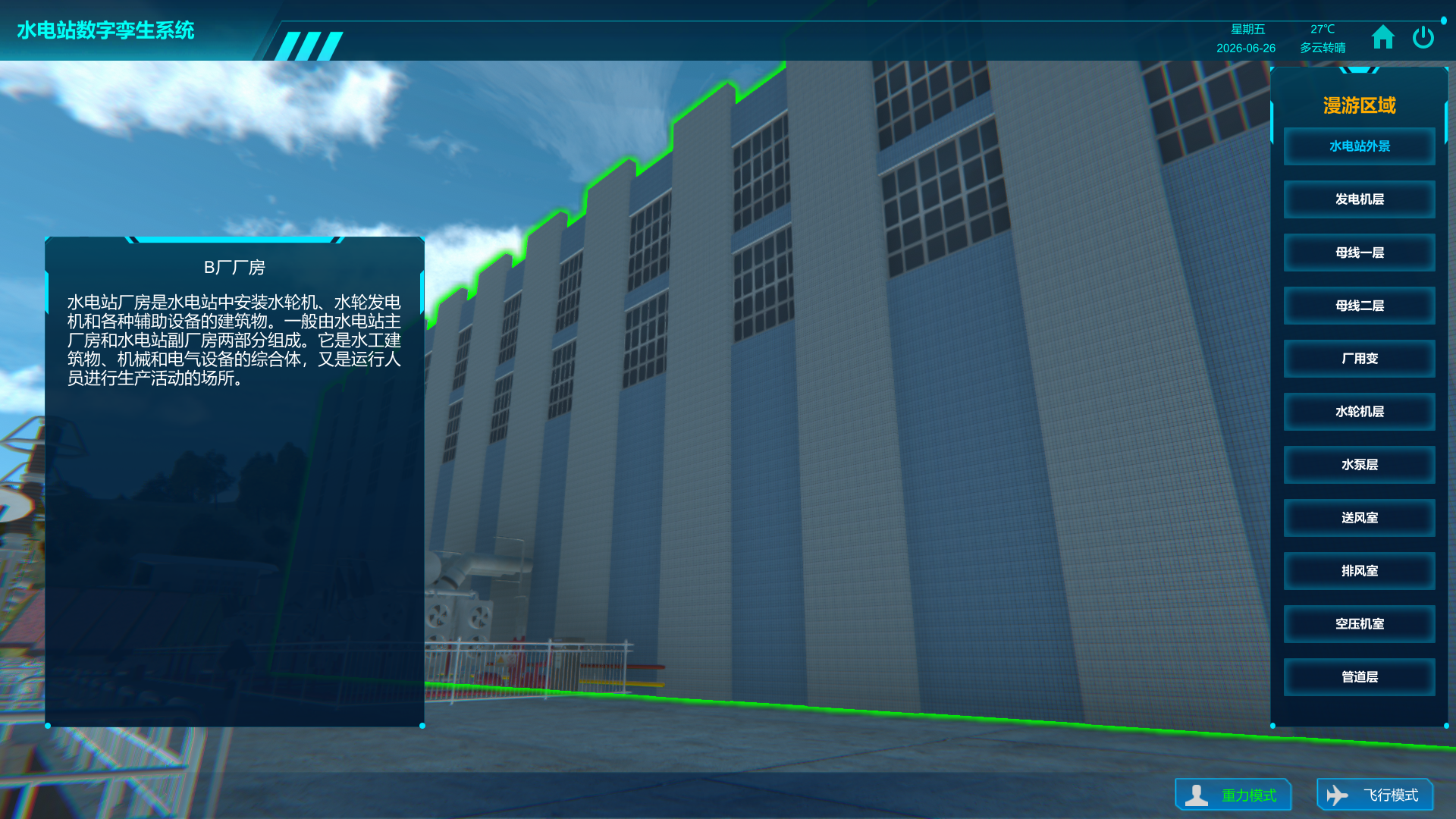

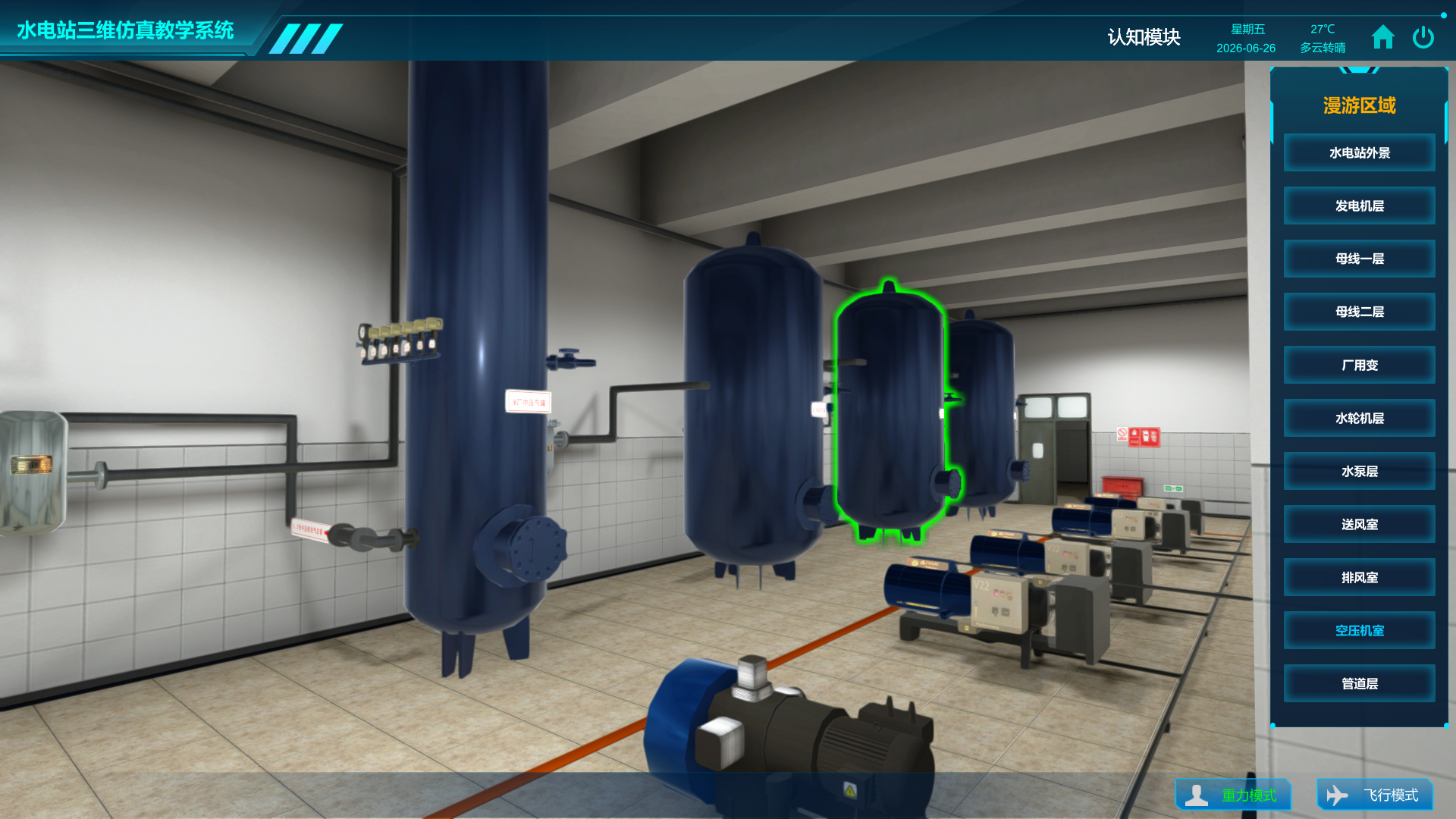

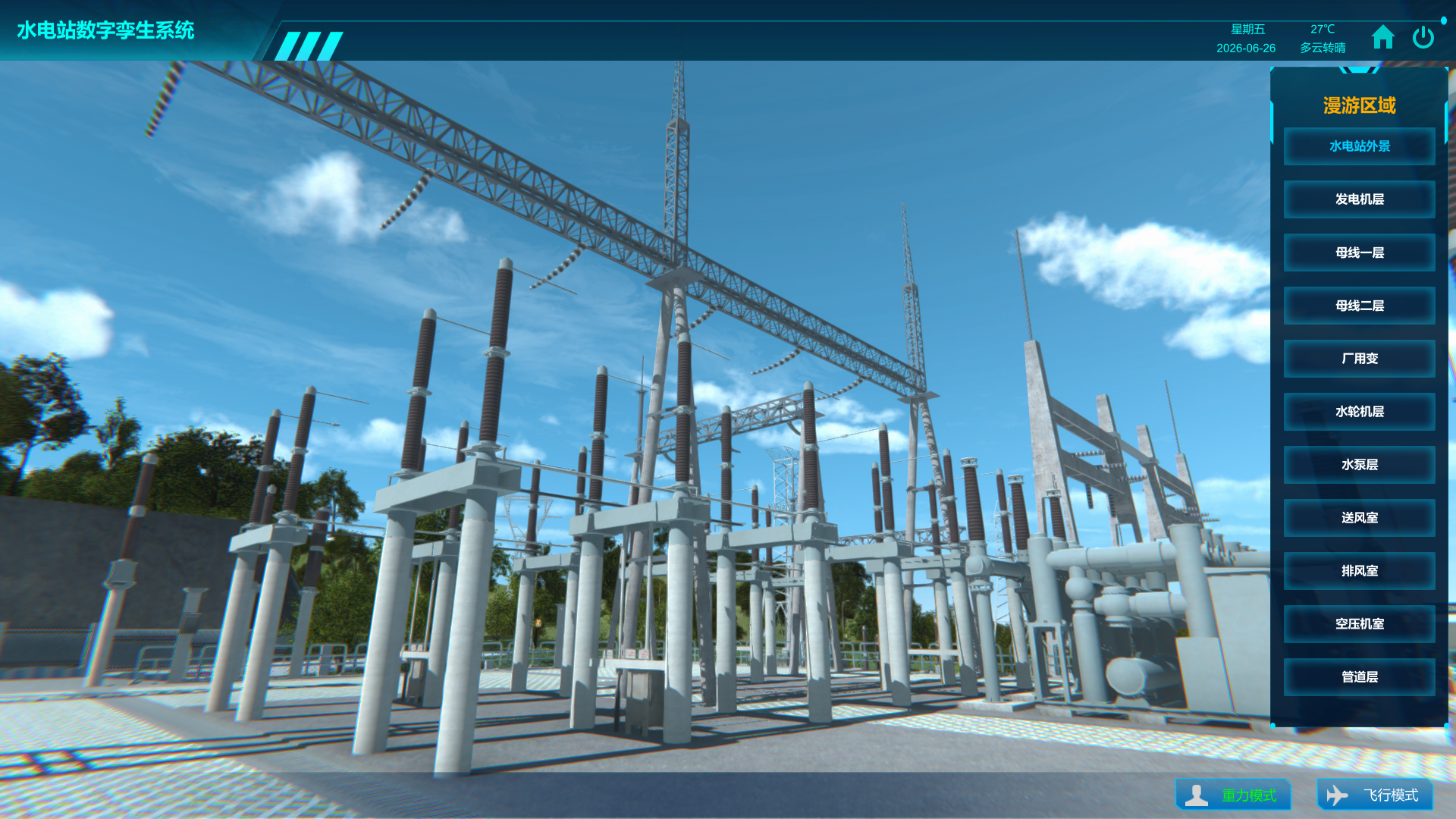

可漫游认知区域：水电站外景、发电机层、母线一层、母线二层、厂用变区域、水轮机层、水泵层、送风室、排风室、空压机室、管道层、虚拟实训专区、机组拆装仿真专区。
传统现场认知培训受机组运行、安全生产、场地限制，核心机房、高压区域无法随时观摩学习，且机组停机窗口期短，难以满足常态化教学需求，导致学员理论与现场脱节。依托本套数字孪生系统，可实现7×24小时全天候自主漫游学习，不受场地、设备、时间限制。学员可反复穿梭各作业区域，近距离观察设备结构、安装位置、连接关系，梳理管路、线路走向，熟悉各区域设备功能、巡检要点与安全规范。沉浸式三维可视化教学，相比传统平面教学更直观、记忆度更高，可大幅缩短新人岗前认知周期，为后续实操实训筑牢基础。
二、标准化实操实训系统，复刻真机运维作业流程
水电站运维属于高精、高危标准化岗位，机组启停、高压核查、冷却水调控、调速励磁等核心操作容错率极低，传统真机实训风险高、禁止频繁演练，导致运维人员普遍实操薄弱、临场能力不足。本系统标准化真机运维实训模块，严格依据大中型水电站#5发电机组运维规程、电力行业安全规范开发，1:1还原现场作业环境、设备面板、操作逻辑与运行反馈，高度复刻真机操作手感。学员可通过双漫游模式快速抵达对应作业楼层，独立完成全套标准化实训任务。所有实训在虚拟环境完成，零设备损耗、零安全隐患、零实训成本，支持无限次复盘演练，规范作业流程，提升运维人员实操能力与风险防控能力，规避现场误操作引发的设备故障与安全事故。

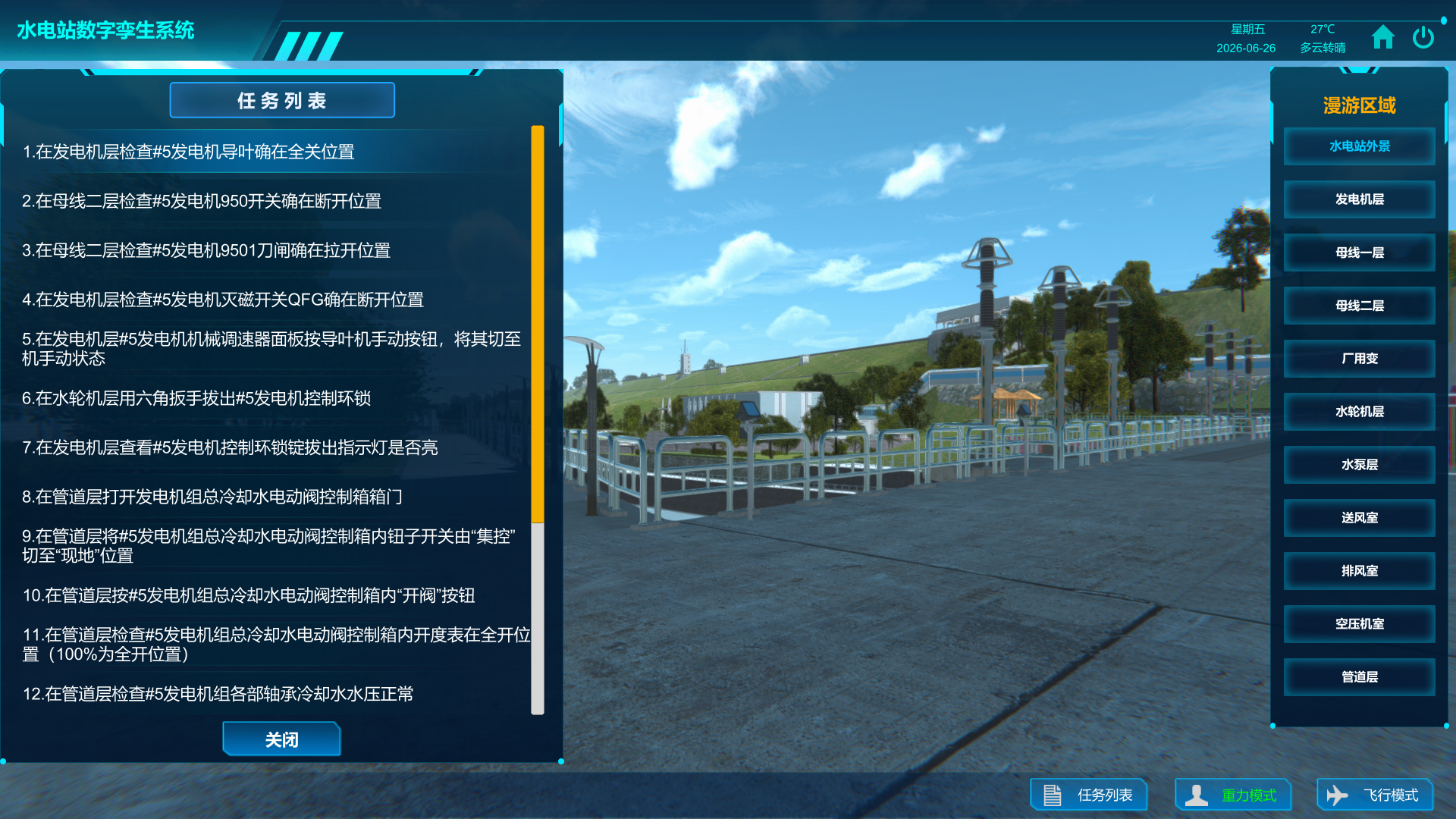

系统实训覆盖机组停机核验、高低压设备检查、集控/现地模式切换、冷却水系统操控、机组转速调节、励磁起励调控等高频高危核心运维项目，全步骤贴合现场实战标准，实训清单如下：
1.在发电机层检查#5发电机导叶确在全关位置
2.在母线二层检查#5发电机950开关确在断开位置
3.在母线二层检查#5发电机9501刀闸确在拉开位置
4.在发电机层检查#5发电机灭磁开关QFG确在断开位置
5.在发电机层#5发电机机械调速器面板按导叶机手动按钮，将其切至机手动状态
6.在水轮机层用六角扳手拔出#5发电机控制环锁
7.在发电机层查看#5发电机控制环锁锭拔出指示灯是否亮
8.在管道层打开发电机组总冷却水电动阀控制箱箱门
9.在管道层将#5发电机组总冷却水电动阀控制箱内钮子开关由“集控”切至“现地”位置
10.在管道层按#5发电机组总冷却水电动阀控制箱内“开阀”按钮
11.在管道层检查#5发电机组总冷却水电动阀控制箱内开度表在全开位置(100%为全开位置)
12.在管道层检查#5发电机组各部轴承冷却水水压正常
13.在发电机层将#5发电机组机械调速器柜内手操直线位移转换器操作杆往顺时针方向缓慢开启
14.发电机层在#5发电机转速达到50%Ne时，缓慢增加导叶开度，使机组转速达到100%N
15.在#5发电机电气调速器柜面板按“导叶自动”按钮，恢复自动状态
16.在#5发电机励磁调节屏人机界面上点击“起励操作”按键进入起励操作画面
17.拨开#5发电机灭磁开关QFG贴片
18.在#5发电机励磁调节屏面板上缓慢按“增励”按钮
……
三、轴流式水轮机机组拆装仿真系统，模块化实操教学
轴流式水轮发电机组结构精密、零部件繁多、拆装工艺复杂，是水电检修核心重难点。传统实训仅能在年度大修期间观摩，无法上手实操，且真机拆装成本高、损耗大、风险高，难以常态化教学，导致检修人员普遍拆装技能薄弱。针对该痛点，本系统搭建轴流式水轮机机组全流程拆装仿真模块，严格对标水电站大修、小修工艺标准与吊装规范，1:1还原设备编号、螺栓拆装、键件调节、部件吊装、对位安装等全套工艺细节。
系统分为学习模式、训练模式两大场景，分层适配零基础入门、在岗技能强化训练，全方位补齐机组拆装实训短板。
1、拆装核心规范（真机标准）
机组拆装工艺精度要求极高，细微失误易引发机组振动、密封失效等故障。系统严格遵循真机大修标准，规范核心操作细节：上机架盖板吊出前统一编号标记，避免部件错位混淆；标准化完成上机架支墩与定子机座连接螺栓拆卸、径向键与周向楔子键调节固定；精准模拟大型机架、转子、转轮等重型设备的吊装、移位、定点放置流程。让学员提前掌握拆装安全准则、工艺标准与作业禁忌，积累大修实操经验，降低现场作业失误率。
2、学习模式：分步拆解，全程教学

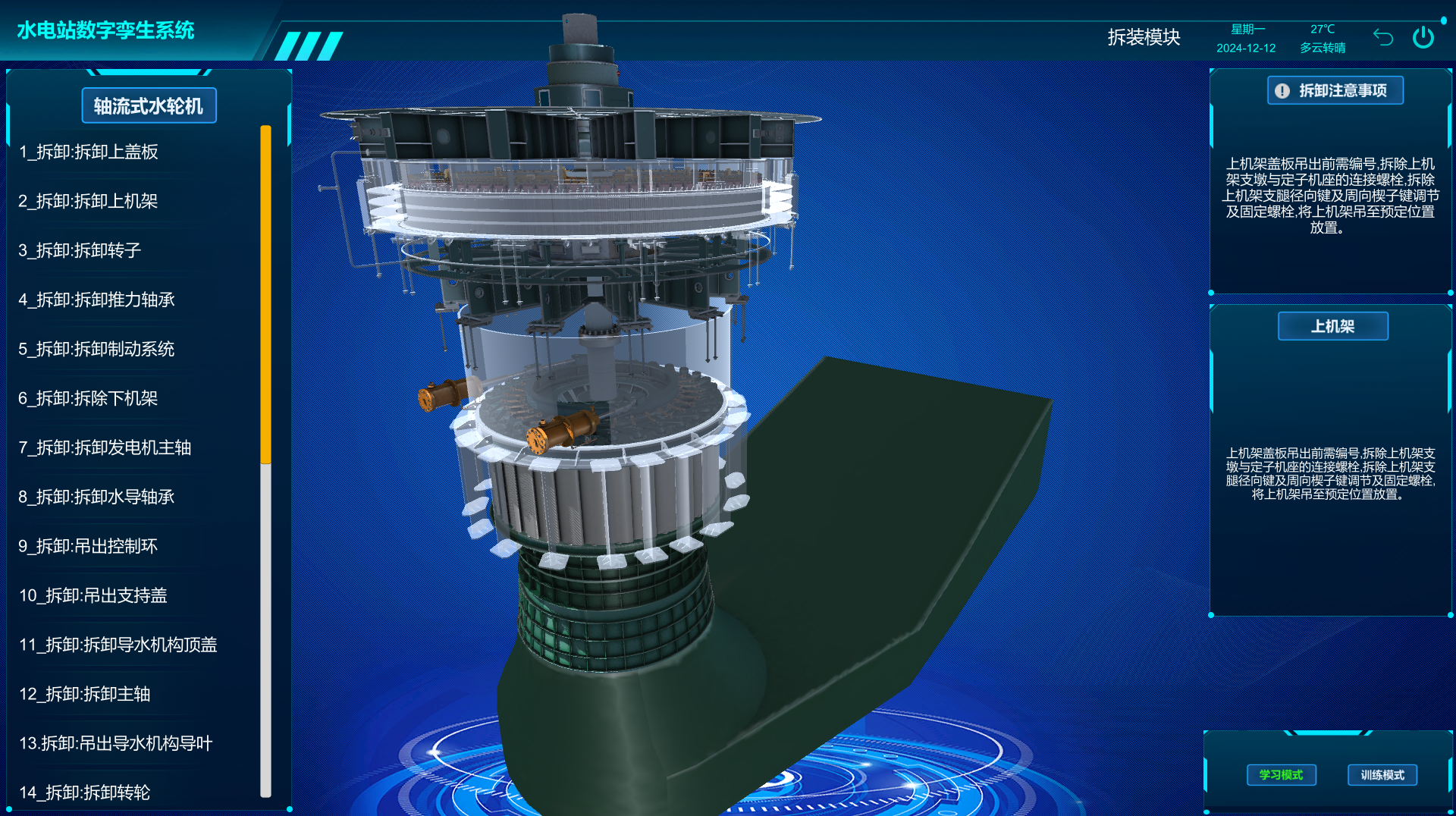

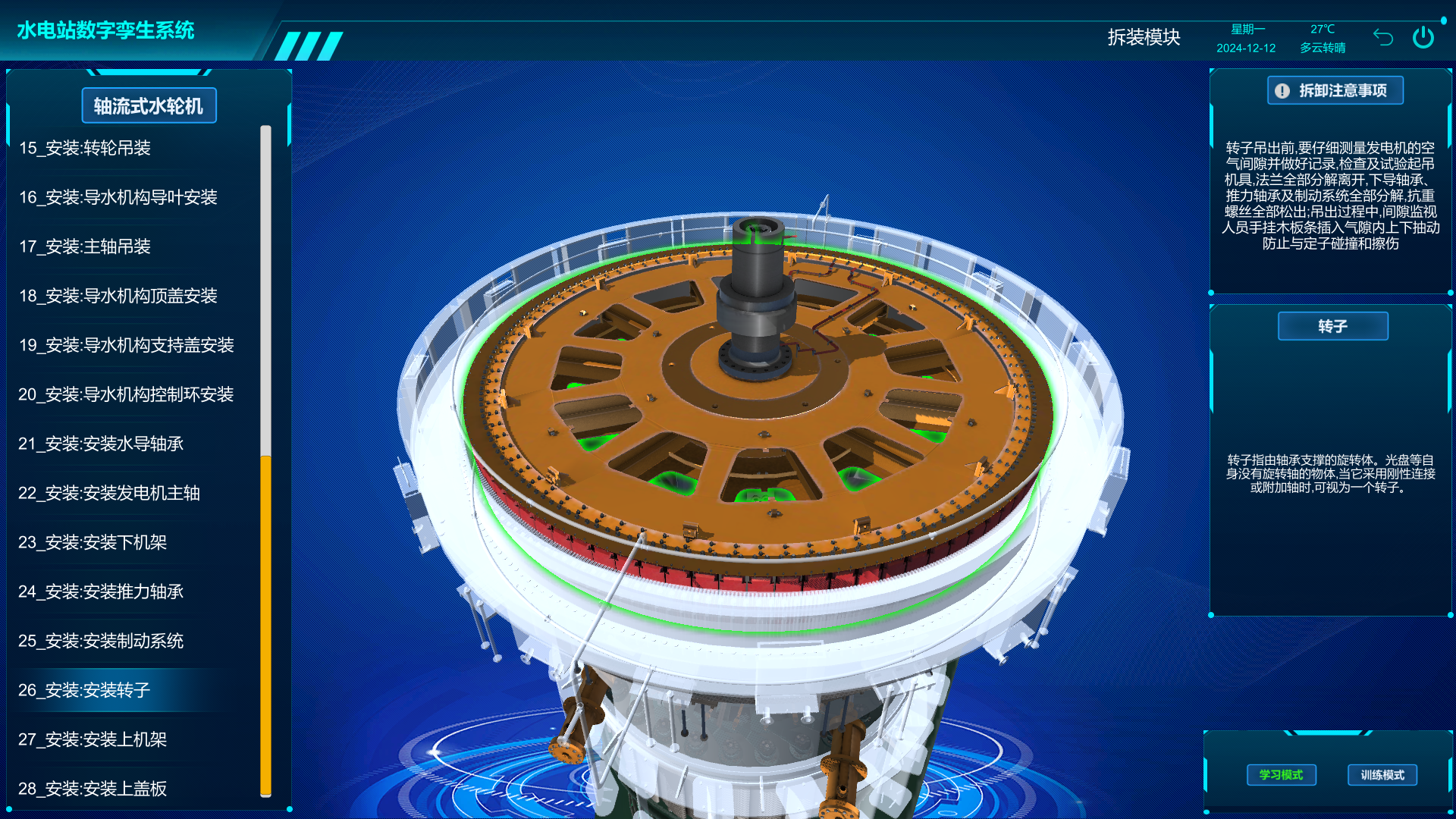

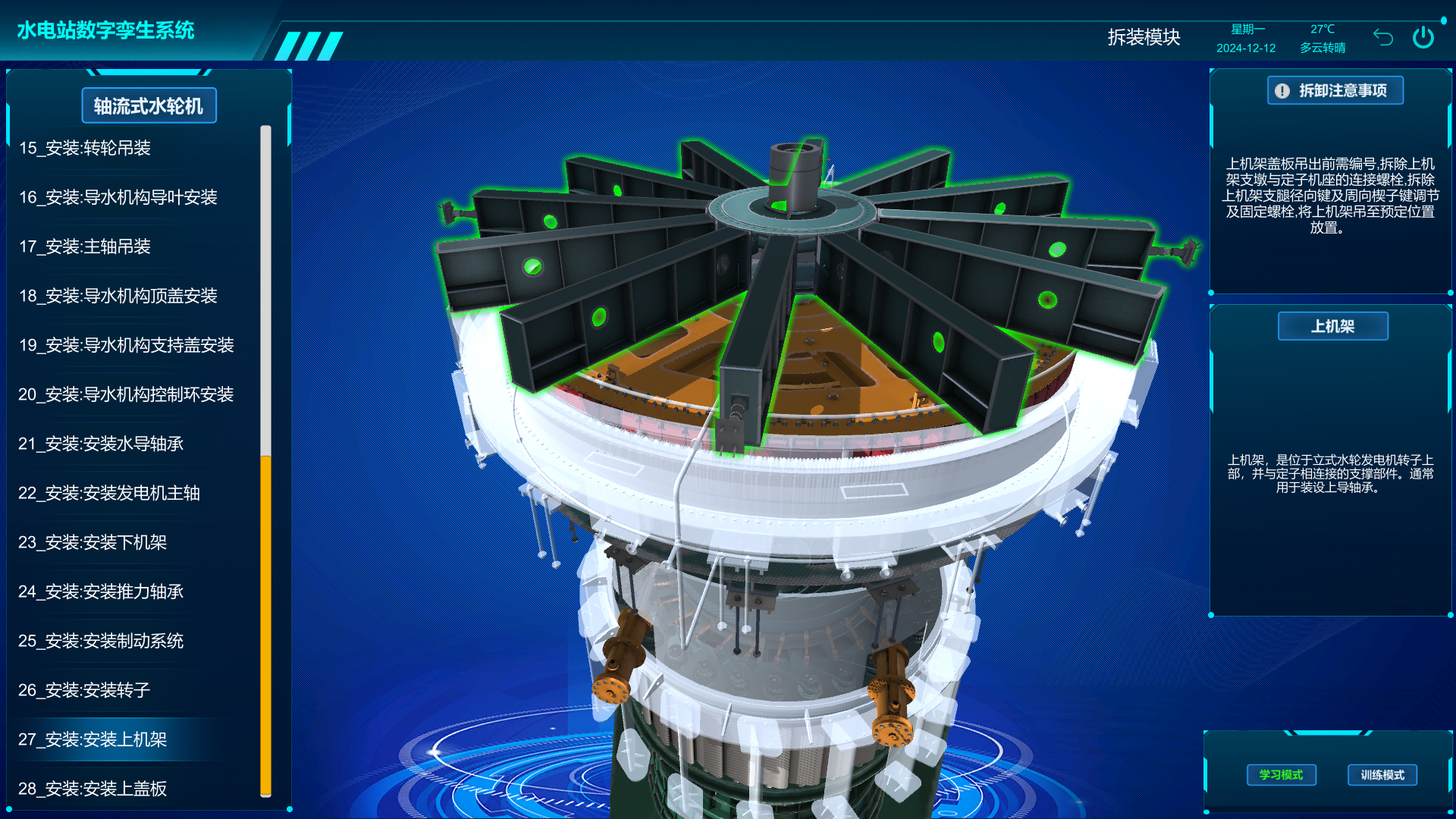

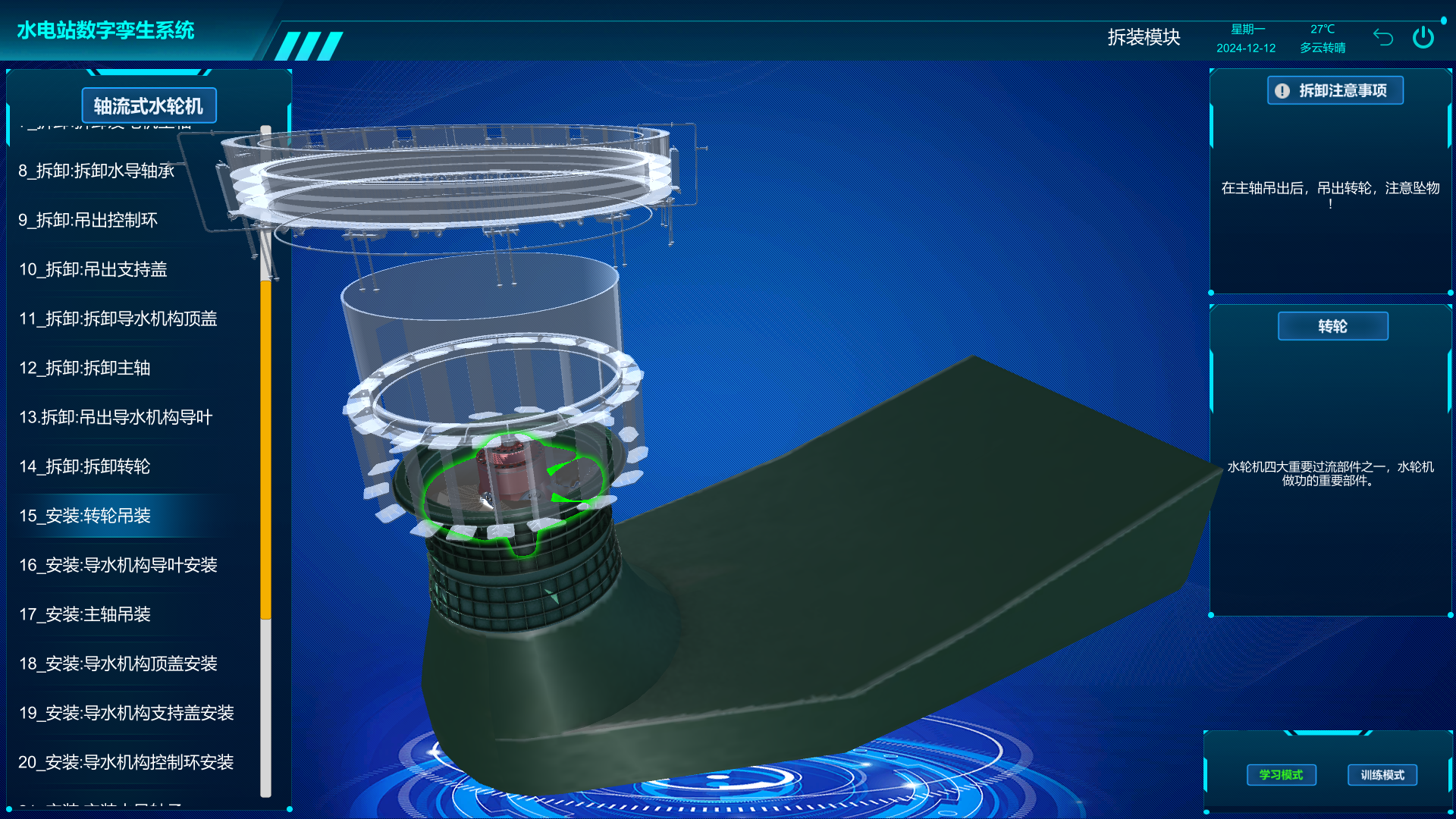

学习模式主打循序渐进引导教学，将复杂的机组拆装工艺拆解为15项拆卸流程+13项安装流程，覆盖上盖板、上机架、转子、推力轴承、制动系统、下机架、发电机主轴、水导轴承、控制环、导水机构、转轮等全部件拆装教学。每一步操作均配有流程指引、工艺说明、技术要点，学员可自主控制学习进度，反复实操练习，吃透机组内部结构、部件配合关系与拆装工序逻辑，快速攻克检修技术难点。
3、训练模式：顺序实操，智能校验

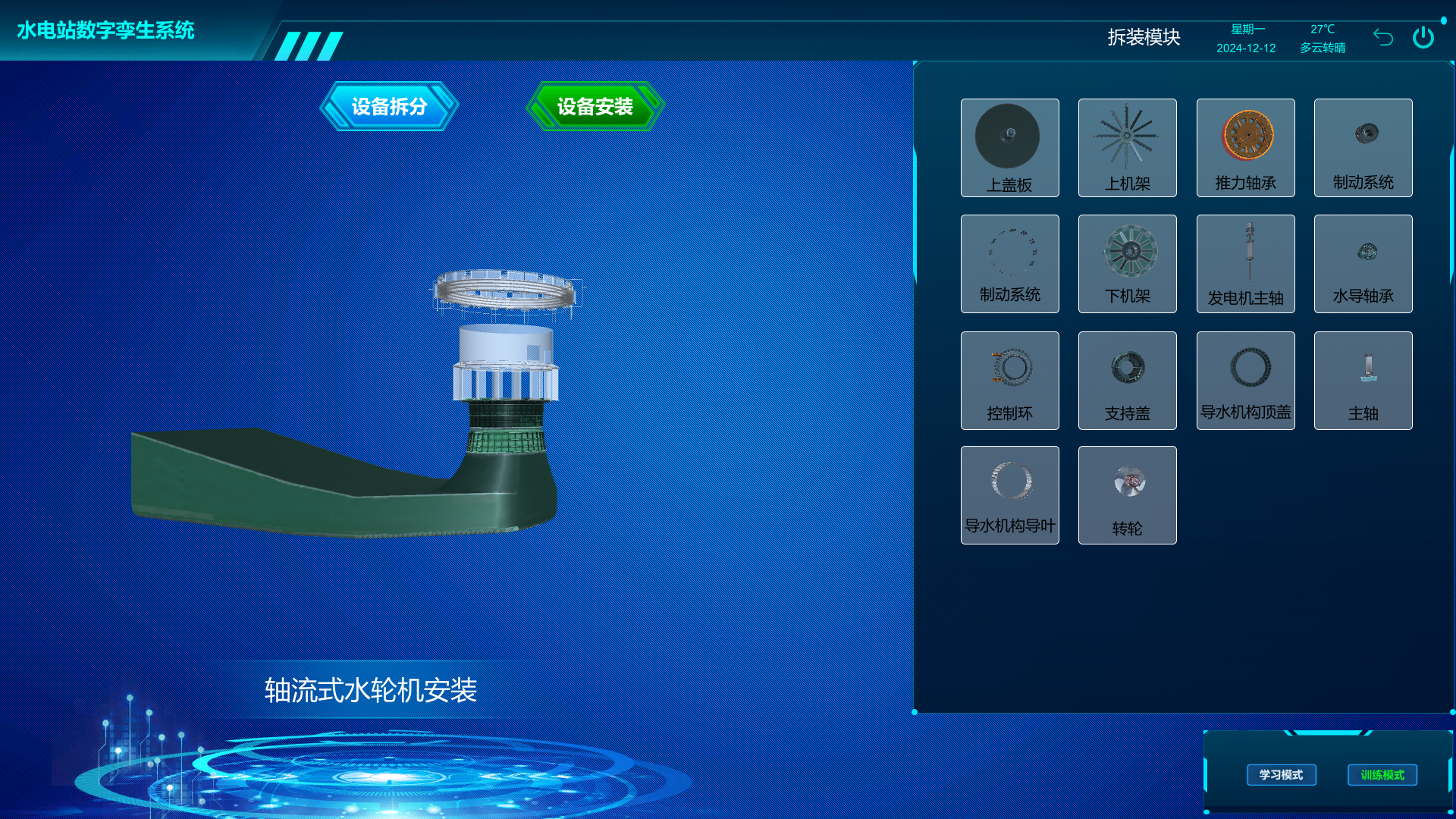

训练模式为自主考核强化模式，适配技能提升与岗位考评。学员需严格按照标准工序，通过拖拽交互方式完成设备拆分与组装，全程无教学提示，完全模拟真机大修实战场景。系统搭载智能纠错考核系统，工序错乱、部件匹配错误即时预警提示，强制规范操作流程。同时自动统计训练数据、生成考核评分，有效锻炼学员独立拆装作业能力，精准对标现场检修标准，快速提升检修实操水平与工艺规范性。
四、系统核心优势
1. 高仿真孪生复刻，贴合真实工况：系统毫米级复刻水电站建筑结构、机房布局、机电设备、管线线路、操控界面与机组运行逻辑，三维场景细节饱满、交互真实、反馈精准，实现虚拟场景与真机现场高度一致，保障实训教学的专业性与真实性。
2. 零风险低成本，支持常态化实训：彻底解决真机实训高风险、高损耗、高成本难题，高危操作、精密拆装、机组调节等项目可无限次反复演练，无设备损耗、无安全隐患、无需机组停机，7×24小时全天候实训，大幅降低企业与院校培训成本，提升培训频次与效率。
3. 标准化教学考核，效果可量化：所有操作流程严格贴合国家水电行业标准与电厂运维规程，配套智能纠错、数据统计、自动评分功能，实现自主练习、实训教学、技能考核、效果评估一体化，解决传统培训标准混乱、效果无法量化的问题，实现培训体系标准化、规范化。
4. 分层多模式，适配全人群：区分认知漫游、运维实训、拆装学习、拆装训练多层级模式，适配零基础新人、在岗运维人员、检修技术人员、院校师生全层级人群，满足岗前入门、在岗提升、技能拔高、考核定级全阶段培养需求。
5. 轻量化易部署，落地性强：系统适配普通电脑终端，无需高端硬件配套，部署简单、运行流畅、操作门槛低。支持本地、局域网、云端多种部署方式，可快速落地于企业培训室、院校实训教室、远程教学场景，兼容性与实用性极强。
总结
综上，水电站数字孪生仿真实训系统整合三维认知、运维实操、机组拆装、智能考评四大核心能力，构建了完整的水电数字化人才培养体系。系统精准解决行业培训场景单一、实操风险高、实训成本高、教学不规范、人才培养慢等痛点，适配水电企业数字化培训、电力院校实训教学、水电站安全警示教育、实训基地升级改造等场景。凭借高仿真、零风险、低成本、标准化、易落地的核心优势，有效缩短人才培养周期、提升岗位技能水平、降低安全生产隐患，助力水电行业人才培养与运维检修工作数字化、标准化升级，是水电行业刚需型数字化实训产品。
