静电除尘器虚拟仿真软件
【静电除尘器虚拟仿真实验目的】
1.观察电晕放电的外观形态,了解其内部构造与组成;
2.测定静电除尘的风压、风速、电压、电流板间距等因素对除尘效率的影响;
3.测定静电除尘器的除尘效率。
详情
【静电除尘器虚拟仿真软件功能】
1.认知功能——解决从理论知识点到实际生产环境中应用认识问题。
2.交互功能——解决实际操作业务流程认知学习的问题。
3.训练功能——解决实际操作技能训练的问题。
4.考核功能——解决技能鉴定问题。

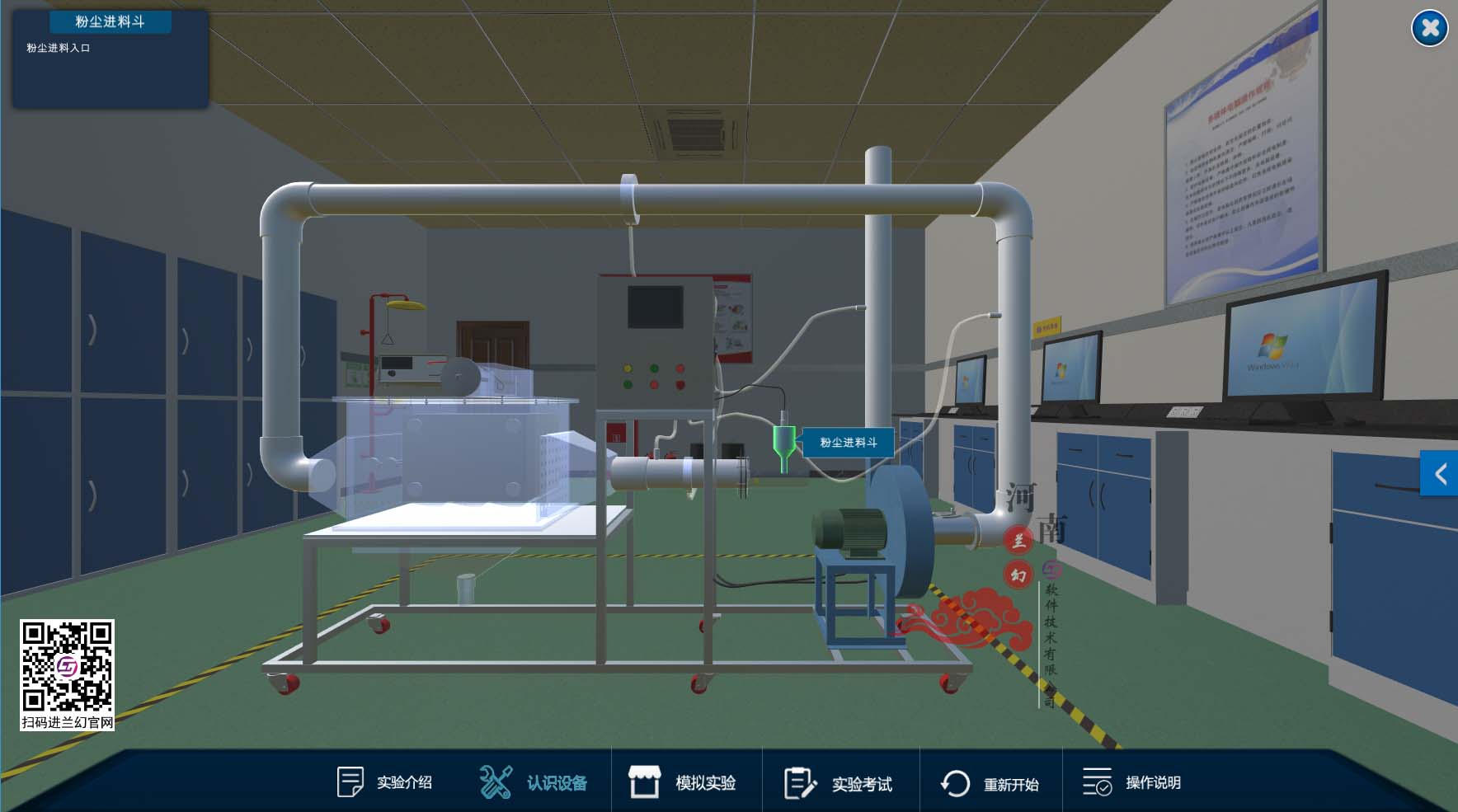

一、静电除尘器实验装置认知
虚拟仿真软件
1.在线粉尘浓度检测系统(日本进口传感器)2套:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;
2.在线风压、风量及风速检测系统1套:①L型皮托管1套;②压力传感器2套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;
3.风管内在线温度、湿度检测系统1套:316L不锈钢壳体,远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;
4.西门子PLC、10英寸液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;
5.实时记录历史数据和实时曲线、数据处理软件:
6.静电除尘器1套:透明有机玻璃材质、厚度10mm,振打装置1套:含电机1套、不锈钢锤3个;
7.高压静电电源1套:能显示电压和电流,纹波小、储能低和高稳定度、高可靠性,负载端短路时电源具有自动断电复位输出电压清零功能,能更好的保护人生安全和增加设备使用寿命;
8.集尘极电晕极1套:Z形芒刺;
9.管道气尘静态混合器1套:采用旋片式静态混合器;
10.人工监测进出口2组、测压点2组、透明测压软管1批;
11.有机玻璃粉尘自动加料装置1套、有机玻璃卸除灰尘装置1套;
12.离心通风机1台:1500W;
13.变频器1套:控制风机转矩调节风量大小;
14.台面(304镜面不锈钢)、拉丝银双色板标牌;
15.电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西)、带灯自锁按钮开关(正泰)、急停按钮开关(正泰)、线槽等组成;
16.不锈钢连接管道、弯头,不锈钢快速连接件;
17.不锈钢框架实验台(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

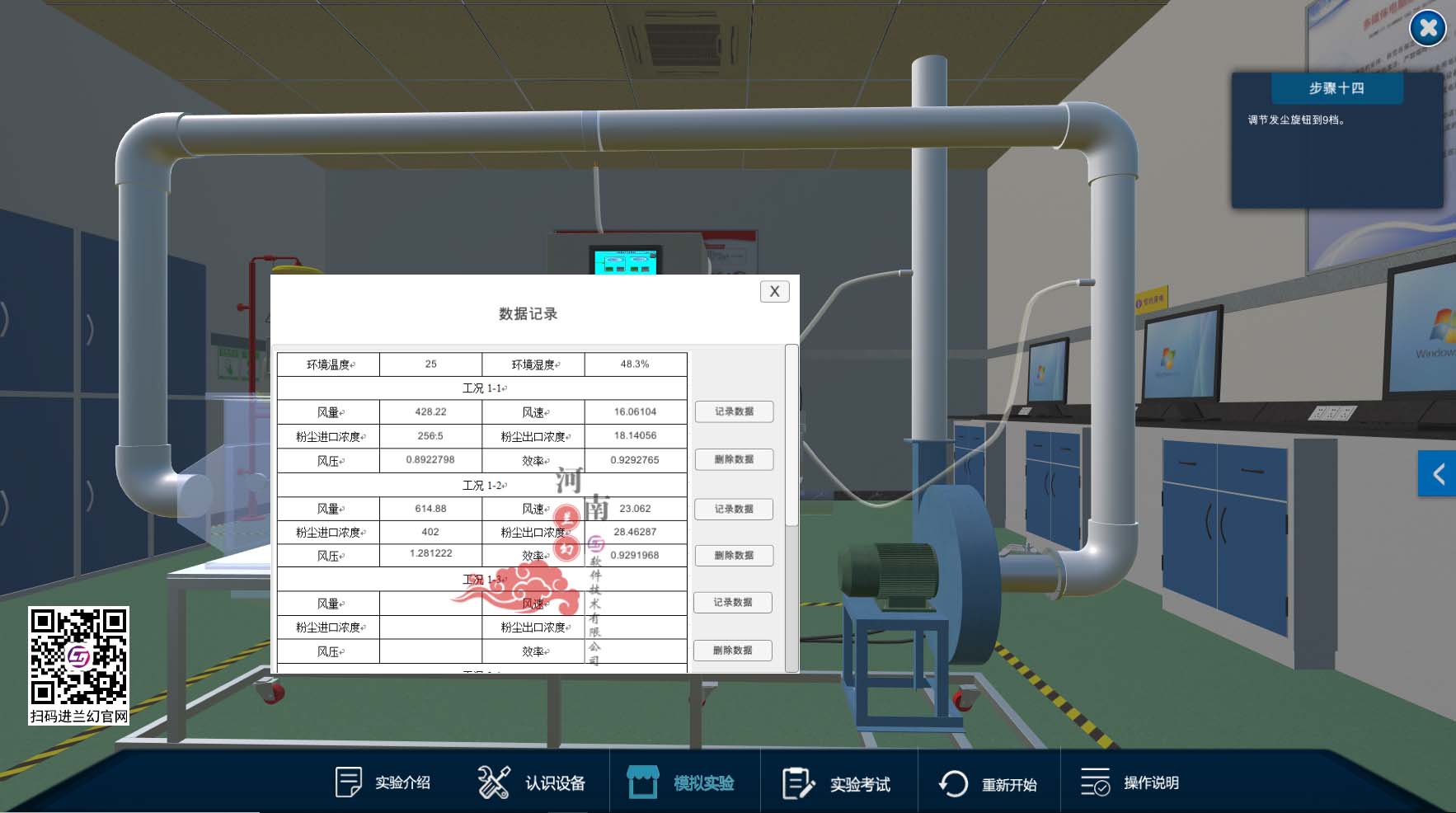

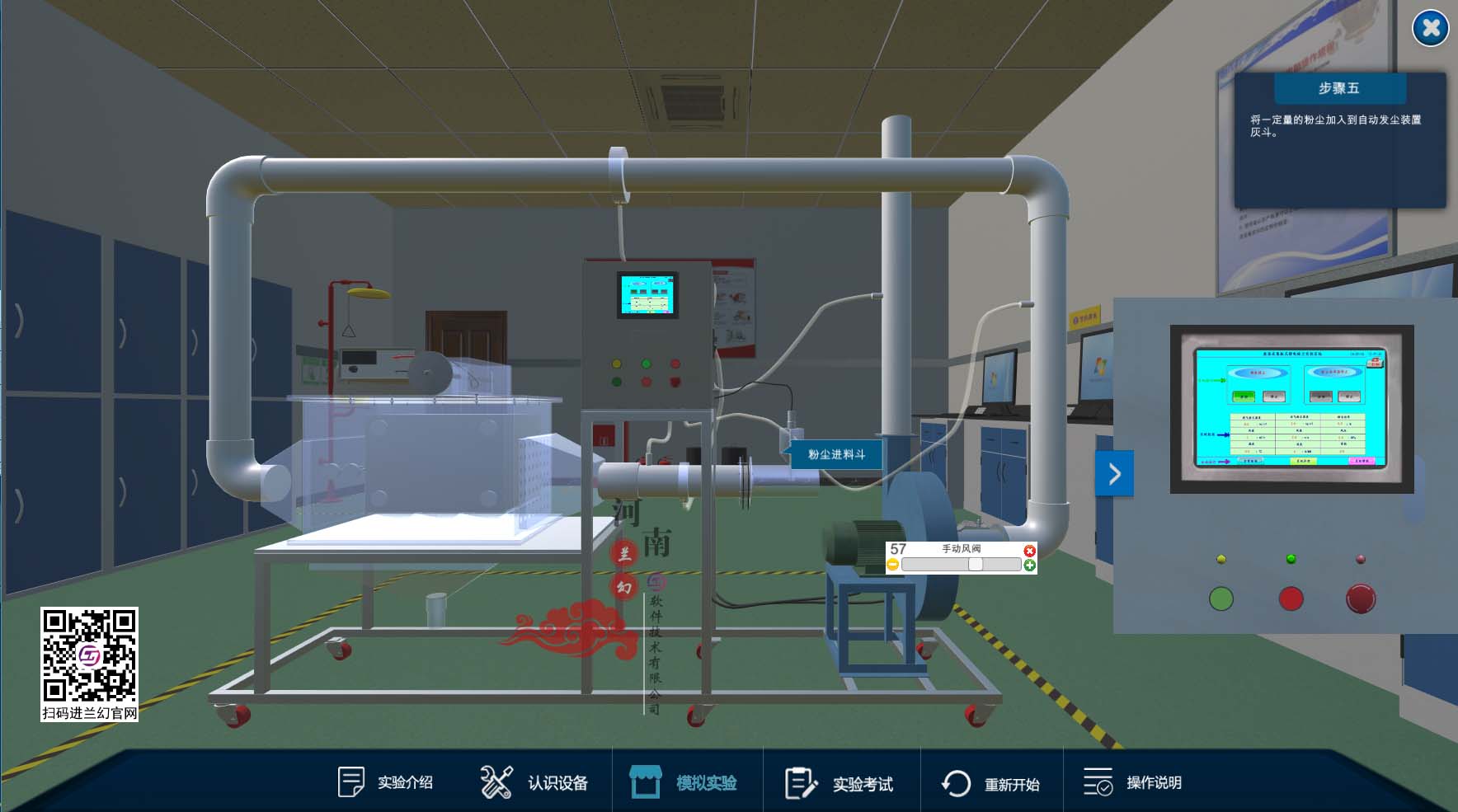

二、虚拟仿真实训
静电除尘器虚拟仿真软件虚拟仿真实训部分带步骤提示,学生通过软件步骤提示进行对应的实验操作,记录实验数据,分析实验结果。
虚拟仿真软件

静电除尘器虚拟仿真

三、虚拟仿真实训考核

静电除尘器虚拟仿真软件虚拟仿真实训考核部分没有步骤提示,学生自由操作完成对应的实验,记录实验数据,分析实验结果。系统根据学生的操作过程和实验结果进行自动评分。
