旋风除尘器虚拟仿真系统

【虚拟仿真系统实验目的】

1.掌握旋风除尘器的结构与除尘原理,全面了解影响旋风除尘器性能的主要因素;
2.掌握管道中各点流速和气体流量的测定方法;
3.掌握旋风除尘器压力损失和阻力系数的测定方法;
4.掌握旋风除尘器效率的测定方法。

详情

旋风除尘器虚拟仿真系统

旋风除尘器为除尘装置的一种,运用尘气流做运动,借助离心力将尘粒从空气中分离并捕捉到除尘器,在借用重力将尘粒落入灰斗。了解旋风除尘器实验也是目前化工专业学习的重点,但由于装置成本高,学校实验室也有限,实验器材随之也非常有限,老师在面都面对学生进行旋风除尘器实验时,学生们普遍的对实验器材即操作流程不熟悉,一堂课下来,可能也就接触实验装置一次,而且实验过程中还有可能包含危险操作,面对以上现状,普及虚拟仿真系统便非常重要了。

虚拟仿真系统可将完整实验事根据1:1还原至虚拟场景中,操作可设置,学习目标、实训均可进行单独设置,满足学生实验需求,多人可同时在线进行操作,大大降低了学习设施的成本和实验过程中可能出现的危险,每位学生都可在虚拟仿真软件中完成自我学习。

虚拟仿真系统也是一种新兴的教学方式,增添学生对学习的新鲜感、在虚拟仿真场景中还能让学生对场景产生沉浸性、交互性等,融入真实实验,学习能够更上一层楼。

【虚拟仿真系统实验目的】

1.掌握旋风除尘器的结构与除尘原理,全面了解影响旋风除尘器性能的主要因素;
2.掌握管道中各点流速和气体流量的测定方法;
3.掌握旋风除尘器压力损失和阻力系数的测定方法;
4.掌握旋风除尘器效率的测定方法。

【虚拟仿真系统软件特点及功能】

虚拟仿真系统软件特点:

具有沉浸性、交互性和构想性,使人们能够沉浸其中,超越其上,出入自然,与虚拟仿真系统形成具有交互效能多维化的信息环境。

虚拟仿真系统软件功能:

认知功能——解决从理论知识点到实际生产环境中应用认识问题。

交互功能——解决实际操作业务流程认知学习的问题。

训练功能——解决实际操作技能训练的问题。

考核功能——解决技能鉴定问题。

【虚拟仿真系统装置认知】

1.在线粉尘浓度检测系统(日本进口传感器)2套:4-20MA输出、测量范围0-2000PPM,分辨率1PPM;
2.在线风压、风量及风速检测系统1套:①L型皮托管1套;②压力传感器2套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;
3.风管内在线温度、湿度检测系统1套:316L不锈钢壳体,远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;
4.显示器:10英寸显控SK-102BE液晶触摸屏、PLC:SIEMENS CPU224,实时记录历史数据和实时曲线、数据处理软件;微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;
5.旋风除尘器1套:透明有机玻璃、壁厚7.5mm;
6.有机玻璃粉尘自动加料装置1套:卧式加料;有机玻璃卸除灰尘装置1套;
7.管道气尘静态混合器1套:采用旋片式静态混合器;
8.人工监测进出口2组、透明测压软管1批;
9.离心通风机1台:1500W;
10.变频器1套:控制风机转矩调节风量大小;
11.台面(304镜面不锈钢)、拉丝银双色板标牌;
12.电源控制系统:双面亚光密纹喷塑电控箱1只、带灯自锁按钮开关(正泰)、急停按钮开关(正泰)、线槽等组成;
13.不锈钢连接管道、弯头,不锈钢快速连接件;
14.不锈钢框架实验台(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

【虚拟仿真系统功能介绍】

1. 实验介绍

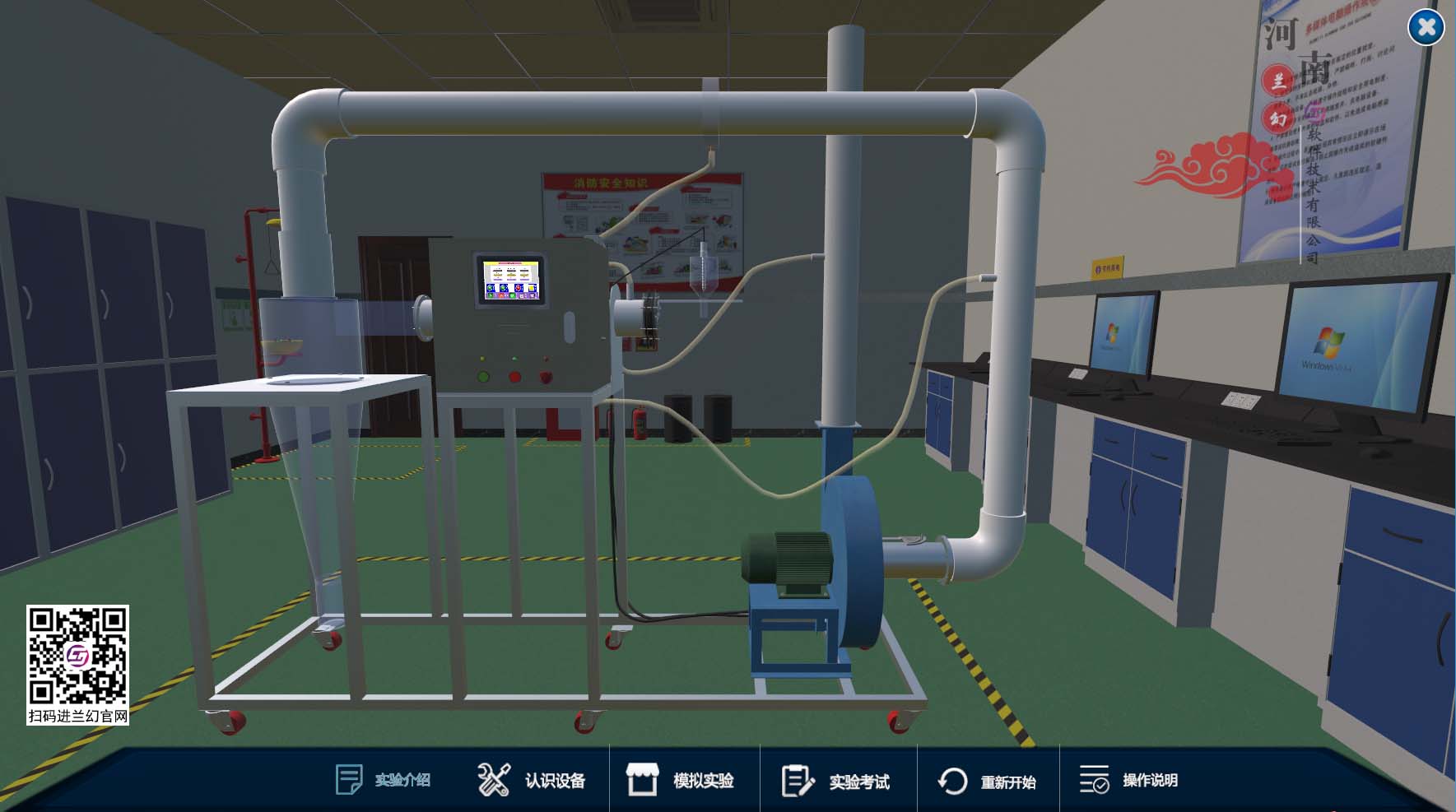

虚拟仿真系统软件第一模块:实验介绍。实验简述、实验目的、实验流程。

旋风除尘器虚拟仿真系统

2. 认识设备

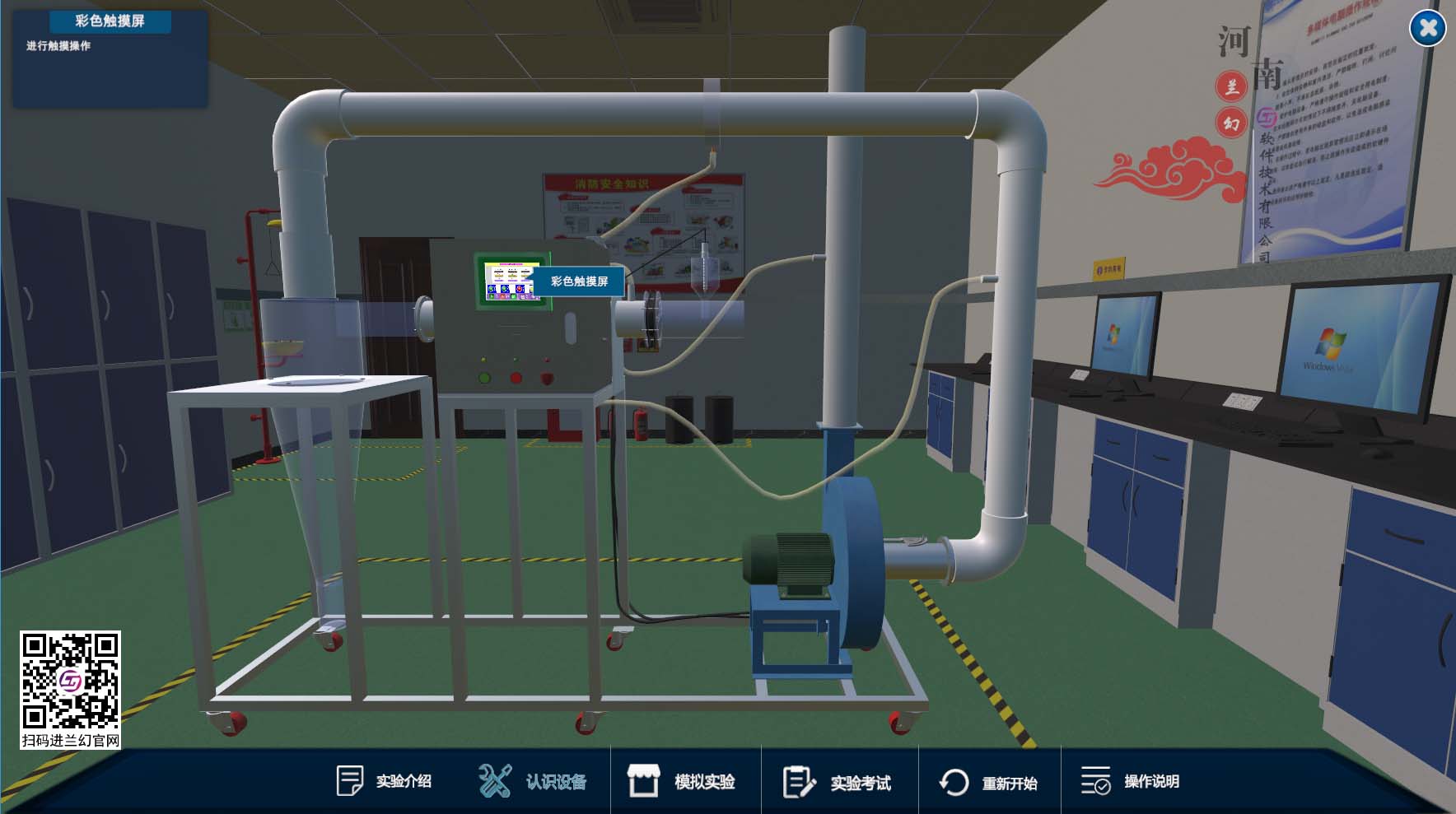

虚拟仿真系统软件第二模块:认识设备。实验相关设备认知。

旋风除尘器虚拟仿真系统

3. 模拟实验

虚拟仿真系统软件第三模块:模拟实验。实验过程进行模拟操作(全程步骤指引)

旋风除尘器虚拟仿真系统

旋风除尘器虚拟仿真系统

4. 实验考试

虚拟仿真系统软件第四模块:实验考试。实验考试(无流程提示),学习进度、成果验证之处,同真实考试效果一致。

5. 重新开始

虚拟仿真系统软件第五模块:重新开始。重新开始模拟实验或实验考试,为操作者增添操作熟练度。

6. 操作说明

虚拟仿真系统软件第六模块:操作说明。虚拟仿真系统软件操作说明(视频/文字)。



近十年来,由于高校普遍扩招,需进行实验的学生人数越来越多,而受制于实验室建设费用高昂、实验指导老师有限等因素,传统实验教学中存在的教学方法单一,知识学习和实验动手操作相互分离,学生缺乏学习主动性和创造性等问题越来越突出,该教学模式已经不能完全满足新形势下的教学要求。而将开放式虚拟仿真实验教学作为一种新的教学资源加以引入便是解决此问题的一种有效方案。

除旋风除尘器虚拟仿真系统外河南兰幻还研发了其他多项化工虚拟仿真系统:

筛板塔气体吸收虚拟仿真系统

离心式风机性能虚拟仿真软件

燃烧热测定仿真软件

双套管传热三维仿真软件

萃取实验虚拟仿真实训

……
